RFID电子耳标识别器JY-L8100

产品简介：

JY-L8100是一款低频134.2kHz工作频率的RFID电子耳标识读器，采用HDX、FDX-B格式，符合ISO11784/5国际标准，64级自动调谐电路，同步功能使得附近同时视同多个识读器也能确保稳定运行，不收彼此干扰。具有穿透性强、稳定性高的特点，可远距离识读安乐福、利拉伐、阿菲金所有电子耳标及国产低频电子耳标。

广泛应用在电子饲喂站、自动化饲喂槽挤奶台、盘点通道、智能称重、牲畜门禁、限位栏等场景。

产品参数：

出线定义：

红色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 12V—36V

黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND

绿色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ TXD

蓝色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RXD

棕色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信号地

橙色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A

黄色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B

紫色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S1

灰色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S2

直出散线型九芯电缆一根，线材约3米，出线定义以标签说明为准，见识读器背面。

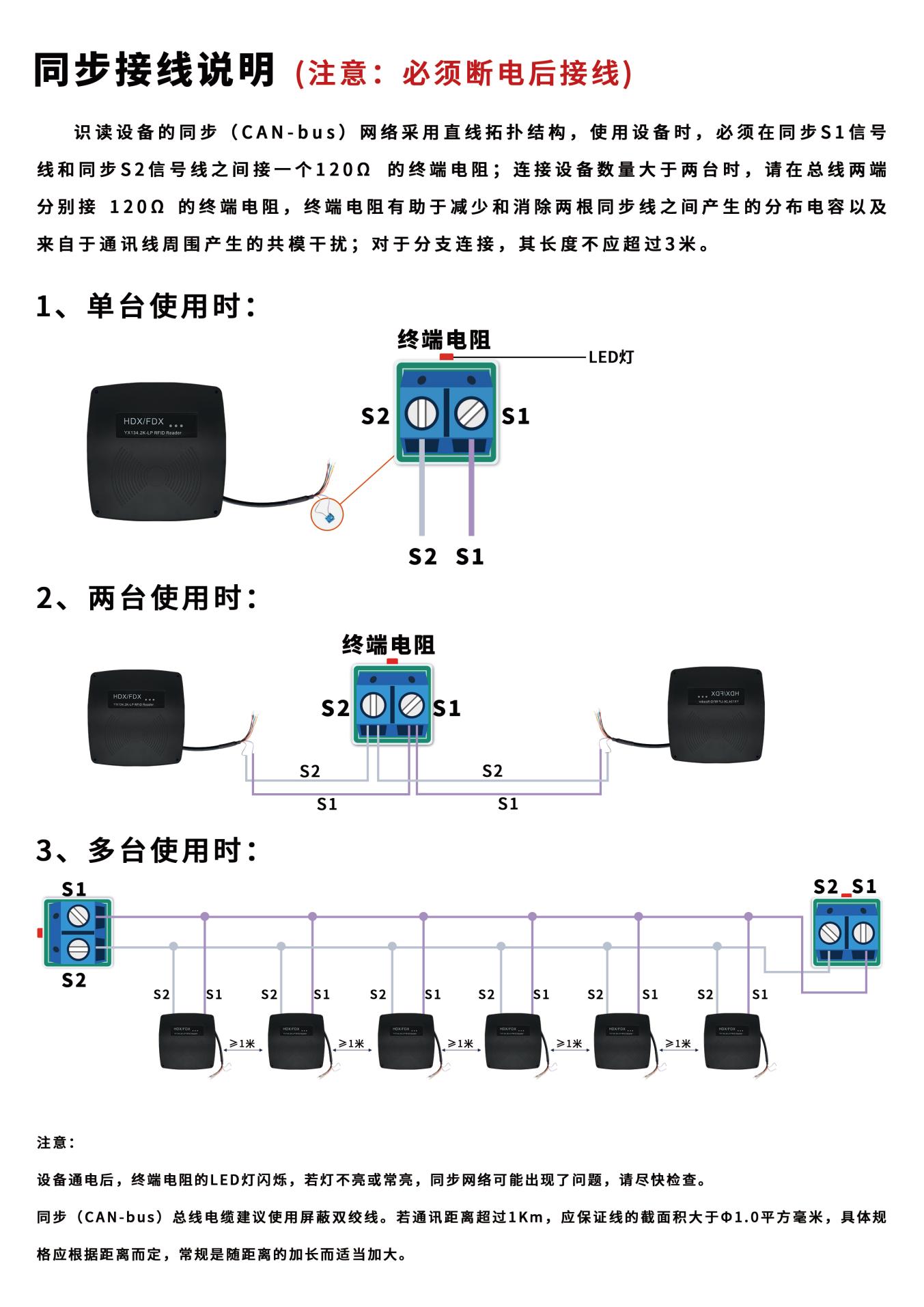

同步线说明：

本公司产品同步（CAN-bus）网路哦采用总线拓扑结构，使用设备时，必须按以下要求接好出厂配套的终端电阻同步接板，否则无法正常使用，同步（CAN-bus）总线的连接如图所示。

信号指示：

蓝色LED：电源指示灯；接上电源后，蓝色LED闪烁2次后常亮，识读器进入自动调谐状态并根据工作环境对自身参数进行调谐。若蓝灯持续闪烁，表示调谐参数异常，请检查安装位置是否准确或查阅安装指南。若蓝灯不亮，请检查电源。

红色LED：通信指示灯；主从模式下，设备真长通信时红灯常亮，通信空闲时红灯闪烁。从机主动上传模式下，红灯常亮。

绿色LED：读取提示灯；检测到RFID电子耳标存在时，解码成功后绿色LED点亮。

出厂默认Modbus RTU主从模式，如需读取数据，需主机发送命令读取寄存器。

蜂鸣器有4种模式。模式0是关闭蜂鸣器，模式1是读到电子耳标响两声，模式2是读到耳标规律鸣响，模式3是根据耳标信号强度变化渐响或渐弱。

应用案例：

RFID生猪智能饲喂器

将电子耳标识读器部署在自动饲喂器，当佩戴耳标信息的生猪进入饲喂器进食时，根据识别到的耳标信息判断生猪的身份，根据生猪的饮食习惯与进食次数、身体健康等信息对生猪进行合理的投喂。

应用领域：

广泛应用在电子饲喂站、自动化饲喂槽挤奶台、盘点通道、智能称重、牲畜门禁、限位栏等场景。

品牌介绍：

广州健永信息科技有限公司是一家专业从事RFID产品研发与应用、管理软件开发与应用的高新科技企业，中国物联网产业应用联盟成员单位，通过了GB/T29490-2013中国知识产权管理体系认证，拥有多项实用新型专利和软件著作权，研发产品通过了CE认证，旗下有科智立KEZLIY、科智牧KEZMO、轻松盘等几大品牌。

我司主营范围有：动物耳标阅读器、工业低频读写器、RFID高频读写器、RFID超高频读写器、高低频RFID读写模块、定制RFID读写模块、智能移动终端（手持PDA）、RFID电子标签等自动化识别产品，以及RFID系统集成智能管理软件。在生产自动化、AGV站点定位、RFID畜牧自动化养殖、固定资产管理、仓储出入库管理、图书自助借阅、防伪防窜货、溯源管理、区块链管理、巡检管理、人员考勤等领域有着十分成熟的解决方案及应用案例。

地址：广州市黄埔区黄埔东路2801号D栋5楼

产品资料：

JY-L8100系列面板式电子耳标识读器规格书与通信协议.pdf
