RFID低频无线射频模块介绍

日期: 浏览:962

        射频识别技术首先在低频得到应用和推广。低频模块主要工作在134.2kHz和125kHz,可以用于动物识别、自动设备嵌入、门禁考勤、汽车防盗、生产线管理等方面。下面以广州健永远距离高速低频模块JY-LD6900为例,介绍JY-LD6900低频模块的构成和主要应用。

1. 简介

   JY-LD6900是一款基于射频识别技术的低频读卡模块。JY-LD6900通过UART进行通信,用户只需通过UART发送简单的命令便可完成对电子标签的读操作,而无需理解复杂的射频通信协议。小巧的体积、简单的操作方式和超低的功耗使JY-LD6900非常适合嵌入到AGV读卡器、PDA等设备中。


1.1 JY-LD6900实物图片

JY-LD6900具有以下特点:

◆ 工作频率134.2kHz、125kHz;

◆ 产品支持FDX-B、EMID及其兼容卡;

◆ 符合ISO11784/85国际标准协议;

◆ 读2*12的玻璃管距离8cm以上,读动物耳标20cm以上;

◆ 读卡速度30ms,读卡非常稳定;

◆ UART通信接口,操作简单,5V电压,波特率9600bps;

◆ 模块尺寸:43.43mm*34.65mm*2mm;

◆ 超低功耗,休眠状态可低至微安级别;

◆ 体积小巧,可方便集成到AGV读卡器、PDA等设备中。

2. 电气参数

2.1 极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+5.5V

电源管脚对地电压………………………………………………………………-0.3V~+5.8V

信号管脚对地电压………………………………………………………………-0.3V~+3.5V

每个管脚最大IOL………………………………………………………………… ±2mA

相对湿度 ………………………………………………………………………… 5%~95%

注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

2.2 直流特性

测试条件Temperature=+25℃。

2.1 器件直流特性表

符号

参数

测试条件

最小值

典型值

最大值

单位

VCC

工作电压


4.6

5.0

5.5

V

IDC1

电流消耗

正常模式


200


mA

IDC2

电流消耗

待机模式


0.5


mA

VOL

输出低电平

I(OLMAX)=-2mA

VSS


VSS+0.6

V

VOH

输出高电平

I(OHMAX)=2mA

3.0


VCC

V

3. 描述

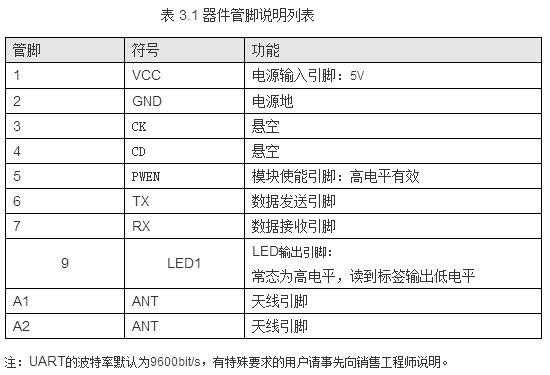

3.1 管脚说明

JY-LD6900模块管脚定义如下。


3.1 JY-LD6900管脚图



3.2 接口方式和典型应用

JY-LD6900通过UART进行通信,用户只需通过UART发送简单的命令便可完成对ID卡的读操作。典型应用电路图如图 3.2所示。


3.2 JY-LD6900典型应用电路图
