健永RS485接口RFID低频模块MODBUS协议JY-LD6500使用说明书

日期: 浏览:1347

1. 简介

        JY-LD6500模块是是广州健永信息科技有限公司开发的一款低频125K读卡模块,通过RS485进行通信,支持标准485 MODBUS RTU通讯协议,用户只需通过RS485发送简单的命令便可完成对ID卡的开关、读卡操作,而无需理解复杂的射频通信协议。小巧的体积、简单的操作方式和超低的功耗,应用RS485可以联网构成分布式系统,使JY-LD6500非常适合应用于U位、机柜、服务器、红酒等贵重资产的监管与盘点,同时适用于生产管理。


图 1.1 JY-LD6500实物图

JY-LD6500具有以下特点

◆  工作频率125KHz,穿透性强;

◆  支持RS485串行总线标准,允许最多并联32个读卡模块;

◆  支持标准485 MODBUS RTU通讯协议,可直接与常用工控设备连接。

◆  体积小巧,易于集成到设备中;

◆  模块支持读取ISO 11784/11785国际标准协议EMID编码格式兼容卡;

◆  读卡距离5-10cm,有效防止窜读;

◆  超低功耗,可通过发送命令使模块进入低功耗模式。

2. 电气参数

   2.1极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+5.5V

管脚对地电压……………………………………………………………………-0.3V~+6.0V

相对湿度 …………………………………………………………………………  5%~95%

注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

     2.2直流特性

测试条件Temperature=+25℃。

2-1 器件直流特性表

符号

参数

测试条件

最小值

典型值

最大值

单位

VCC

工作电压


4

5

5.5

V

IDC1

电流消耗

正常模式

45

70

80

mA

IDC2

电流消耗

待机模式

10

18

25

mA

IDC3

电流消耗

停机模式

3

4

6

μA

VIL

输入低电平


VSS


VSS+0.6

V

VIH

输入高电平


0.8VCC


VCC

V

VOL

输出低电平

I(OLMAX)=-6mA

VSS


VSS+0.6

V

VOH

输出高电平

I(OHMAX)=6mA

VCC-0.6


VCC

V

3. 接口方式与通信协议

        3.1接口方式

JY-LD6500通过RS485进行通信,用户只需通过RS485发送简单的命令便可完成开关读卡操作。

波特率:9600bps / 19200bps

       3.2数据格式

配置从机:(485总线上只能挂一个从机才能下发配置命令)

主机发送报文格式:(实际发送报文:00  06  00  00  02  01  CRCL  CRCH

发送内容

字节数

发送数据

备注

从机地址

1

0x00

广播数据,所以只能带一个从机

功能码

1

0x06

写一个字节数据

起始寄存器地址

2

0x0000

从机内目标寄存器地址

写入数据字

2

0x0201

配置数据 ,地址0x02modbus,天线开,19200

CRC校验

2

0xxxxx

所有数据的CRC检验值

从机返回报文格式:(实际返回报文:00  06  00  00  02  01  CRCL  CRCH

返回内容

字节数

发送数据

备注

从机地址

1

0x00

广播数据,所以只能带一个从机

功能码

1

0x06

写一个字节数据

起始寄存器地址

2

0x0000

从机内目标寄存器地址

写入数据字

2

0x0201

地址0x02modbus,天线开,工作正常,19200

CRC校验

2

0xxxxx

所有数据的CRC检验值

配置数据说明:

数据说明

备注

0-7

配置485地址

配置从机地址

8

485通信波特率

0:9600  1:19200

9

工作状态

写无效        返回0:正常     1:异常

10-13

预留


14

天线开关

0:开                    1:关

15

主动发送

0modbus                1:读到卡就主动发送

读从机读卡数据

主机发送报文格式:(实际发送报文:02  03  10  00  00  06  CRCL  CRCH

发送内容

字节数

发送数据

备注

从机地址

1

0x02

从机地址0x02

功能码

1

0x03

读取寄存器数据

起始寄存器地址

2

0x1000

从机内目标寄存器地址

读取数据字长度

2

0x0006

设置为6时才能读取

CRC校验

2

0xxxxx

所有数据的CRC检验值

从机返回报文格式:(返回:02  03  0C  xx  xx  xx  xx  xx  xx  xx  xx  CRCL  CRCH

返回内容

字节数

发送数据

备注

从机地址

1

0x02

从机地址0x02

功能码

1

0x03

读取寄存器数据

返回字节长度

1

0x0C

从机内目标寄存器地址

返回数据

12

xx

12字节卡号数据

CRC校验

2

0xxxxx

所有数据的CRC检验值

返回数据说明:

字节

数据说明

备注

1

数据状态

0:没被读取过   1:读取过   2:无效

2

预留

无用

3-4

16进制国家代码

最高1023(低字节在前)

5-9

16进制卡号数据


10-12

后面3B数据


4. 通信说明:通信过程是5ms内响应。主动发送时,数据包间时间大于5ms。

5. 机械尺寸

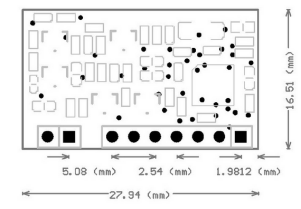

JY-LD6500机械尺寸如图 4-1所示:


4-1 模块机械尺寸

长:27.94mm

宽:16.51mm

管脚间距:2.54mm

6. 免责声明

开发预备知识

JY-LD6500系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用,但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

EMI与EMC

JY-LD6500系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合,用户如有特殊要求,必然事先与我们联系。

JY-LD6500系列模块的EMC性能与用户地板的设计密切相关,尤其是电源电路、I/O隔离、复位电路,用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性,但不对用户最终应用产品的EMC性能提供任何保证。

修改文档的权利

广州健永信息科技有限公司gzjye.com保留任何时候在没有事先声明的情况下对JY-LD6930系列模块相关文档修改的权利。

2017-02-16RS485模块介绍说明书3.png ESD静电放电保护

JY-LD6500系列模块部分元件内置ESD保护电路,但当模块的恶劣的环境中使用时,依然建议用户在设计底板时提供ESD保护措施。安装JY-LD6500系列模块时,为确保安全请先将积累在身体上的静电释放,如佩戴可靠接地的静电环等;焊接过程中也应该注意释放静电,如确保焊接设备接地良好等。

7. 修订历史

6-1 文档版本信息

版本

日期

修改原因

V1.00

2017215

创建文档
