射频识别模块的介绍

日期: 浏览:1855

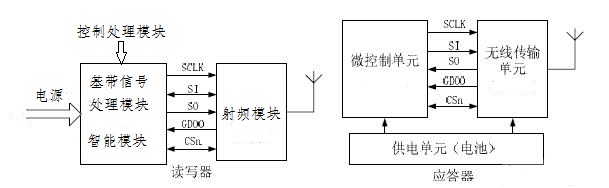

      无线射频识别模块包括射频模块、基带信号处理模块和智能模块三部分。射频识别模块的功能应用如下图所示。


射频模块

      射频模块可以分为发射通道和接受通道两部分,射频模块的主要作用是对射频信号进行处理。射频模块可以完成如下功能。

      (1)由射频振荡器产生射频能量,射频能量的一部分用于读写器,另一部分通过天线发送给电子标签,激活无源电子标签并为其提供能量。

      (2)将发往电子标签的信号调制到读写器载频信号上,形成已调制的发射信号,经读写器天线发射出去。

      (3)将电子标签返回到读写器的回波信号解调,提取出电子标签发送的信号,并将电子标签信号放大。

基带信号处理模块

      (1)将射频识别模块智能单元发出的命令进行编码,使编码便于调制到射频载波上。

      (2)对经过射频模块处理的标签回送信号,进行解码等处理,处理后的结果送到射频识别智能模块。

智能模块

       智能模块是射频识别模块的控制核心,智能模块通常采用嵌入式微处理器,并通过编程实现以下多钟功能。

     (1)对读写器和电子标签的身份进行验证。

     (2)控制读写器与电子标签之间的通信过程。

     (3)对读写器与电子标签直接传送的数据进行加密和解密。

     (4)实现与后端应用程序之间的接口(API)规范。

     (5)执行防碰撞算法,实现多标签同时识别。

       随着微电子技术的发展,用数字信号处理器(DSP)设计射频识别模块的思想逐步成熟。这种思想将控制处理模块以DSP为核心,辅以必要的附属电路,将基带信号处理和控制处理软件化。随着DSP版本的升级,射频识别模块可以实现对不同协议电子标签的兼容。

健永远距离高速低频无线射频识别模块JY-LD6900

 产品描述:

● JY-LD6900是广州健永信息科技有限公司开发的低频读卡模块,支持图片关键词ISO11784/5协议标准,兼容134.2K、125K,可读FDX-B和EMID编码格式标签;

● 采用插针式,焊接方便,读卡灵敏,可满足对距离、速度、灵敏度要求高的PDA、AGV读卡器等设备;

● 配套圆形天线,直径62mm、133mm可选,读卡速度小于30ms,可自动谐调,自适应环境,性能稳定;

● UART通信接口,TTL电平,无需理解复杂的射频通信协议,操作简单 。2017-01-06射频识别模块的介绍.png

技术参数:

工作频率:134.2kHz、125kHz       支持协议:ISO11784/5

读取距离:>20cm                       工作方式:FDX-B(全双工通信)

读卡芯片:软解码                       工作功耗:1 W

读取速度:30ms                       接线方式:2.54插针式

工作电压:5V                               通信接口:UART

波特率:9600 bps                       规格尺寸:43.43mm*34.65mm*2mm

工作温度:-20℃~+85℃               环境湿度:5%~95%

相关应用:

         广泛应用于AGV定位导航,动物管理,金龙鱼管理,林业树木管理,生产线自动化管理,物料运输管理,车辆管理,铁路巡检,资产管理,水电管理等行业领域。
