健永高性能RFID低频模块 读卡远、读速快

日期: 浏览:1019

1. 简介

  健永科技JY-LD6900是一款基于射频识别技术的低频读卡模块。JY-LD6900通过UART进行通信,用户只需通过UART发送简单的命令便可完成对电子标签的读操作,而无需理解复杂的射频通信协议。小巧的体积、简单的操作方式和超低的功耗使JY-LD6900非常适合嵌入到AGV读卡器、PDA等设备中。


1.1 JY-LD6900实物图片

JY-LD6900具有以下特点:

   ◆ 工作频率134.2kHz125kHz

   ◆ 产品支持FDX-BEMID及其兼容卡;

   ◆ 符合ISO11784/85国际标准协议;

   ◆ 2*12的玻璃管距离8cm以上,读动物耳标20cm以上;

   ◆ 读卡速度30ms,读卡非常稳定;

   ◆ UART通信接口,操作简单,5V电压,波特率9600bps

   ◆ 模块尺寸:43.43mm*34.65mm*2mm

   ◆ 超低功耗,休眠状态可低至微安级别;

   ◆ 体积小巧,可方便集成到AGV读卡器、PDA等设备中。

2. 电气参数

2.1 极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+5.5V

电源管脚对地电压………………………………………………………………-0.3V~+5.8V

信号管脚对地电压………………………………………………………………-0.3V~+3.5V

每个管脚最大IOL………………………………………………………………… ±2mA

相对湿度 ………………………………………………………………………… 5%~95%

注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

2.2 直流特性

测试条件Temperature=+25℃。

                                                                    表 2.1 器件直流特性表

符号

参数

测试条件

最小值

典型值

最大值

单位

VCC

工作电压


4.6

5.0

5.5

V

IDC1

电流消耗

正常模式


200


mA

IDC2

电流消耗

待机模式


0.5


mA

VOL

输出低电平

I(OLMAX)=-2mA

VSS


VSS+0.6

V

VOH

输出高电平

I(OHMAX)=2mA

3.0


VCC

V

3. 描述

3.1 管脚说明

JY-LD6900模块管脚定义如下。


图 3.1 JY-LD6900管脚图

                                                                              表 3.1 器件管脚说明列表

管脚

符号

功能

1

VCC

电源输入引脚:5V

2

GND

电源地

3

CK

悬空

4

CD

悬空

5

PWEN

模块使能引脚:高电平有效

6

TX

数据发送引脚

7

RX

数据接收引脚

9

LED1

LED输出引脚:

常态为高电平,读到标签输出低电平

A1

ANT

天线引脚

A2

ANT

天线引脚

注:UART的波特率默认为9600bit/s,有特殊要求的用户请事先向销售工程师说明。

3.2 接口方式和典型应用

JY-LD6900通过UART进行通信,用户只需通过UART发送简单的命令便可完成对ID卡的读操作。典型应用电路图如图 3.2所示。


3.2 JY-LD6900典型应用电路图

4. 通信与协议说明

4.1 通信接口

通信接口:TTL

数据格式:1个起始位、8个数据位、无奇偶校验位、1个停止位。

波特率:9600

4.2 调谐参数

阅读器上电后启动自检调谐程序,调谐完毕后会把调谐参数发送出来,该参数可用于对读卡器工作环境的评估。数据格式如下:

【数据帧头】+【调谐表】+【调谐点】

【数据帧头】:1字节

【调谐表】:16字节

【调谐点】:1字节

4.3 数据通信

卡片进入一次场区最多返回2包数据,发送命令$R#重新读取,发送$S#重新发送数据。

阅读器支持EMIDFDX-B两种格式电子标签,信号输出数据(ASCLL)格式如下:

【帧头$+【标签类型码1B+【十进制卡号15B+RCC校验2B+【帧尾#

【标签类型码】:1个字节,EEMIDFFDX-B

【十进制卡号】:15字节,前3字节为国家代码,后12字节为卡号(高位在前)

例如9 9 0 0 0 0 0 0 0 1 1 1 1 1 1“解析为国家代号:990,卡号:000000111111

RCC校验】:前16字节的异或值(数据类型和卡号16B的异或值),例如:B^9^9^0^0^0^0^0^0^0^1^1^1^1^1^1 = 0X66,所以RCC66

备注:EMID输出时国家代号小于256,卡号小于4294967296。但了协议方便所以前面补0

5. 机械尺寸

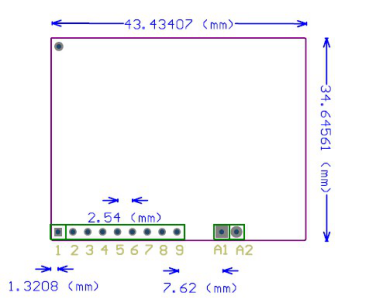

JY-LD6900机械尺寸如图 5.1所示。


5.1 模块机械尺寸
